580KW汽油机发交流活动电动机组机并机柜的线路不间断图操作过程：由充点器AC220V/DC24V，供应发交流活动电动机组机掌握器用到的工作输出端电压电源开关DC24V。发交流活动电动机组机开始后由KA5交流活动220V在期间继家用电器开关工作输出端电压一开始表现。汽油机发交流活动电动机组机掌握器使用表现二次回路把发交流活动电动机组机的交流电、端电压，几率，轉速等发交流活动电动机组机的一些技术指标表现上报到掌握器，由掌握器长出指今。   当柴油密度风能发马达初始化后，把电送至按钮打开按钮柜右上方的主母排。调节器利用体系监督达到了肯定前提初始化汽柴油调节，启车调节，利用DC24V继家用机械元件输入线端电压的讯号。风能发马达调节器利用线端电压检测电路打开按钮，检测到满足应该万能负荷打开初始化线端电压，调节器利用KA3继家用机械元件输入线端电压分闸的讯号，合上主按钮打开按钮断路，万能负荷打开分闸后分闸电源指示灯灯亮。当调节体系应该分闸的当时，利用KA6分闸继家用机械元件输入线端电压分闸的讯号，主按钮打开按钮万能负荷打开分闸，万能负荷打开分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
顺序号	品牌	型号查询外形尺寸	部门	总量	厂家直销
1	万用式的框架高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量热泵机组智能控制器	HGM9510	只	2	众智
3	直流24v电源24v电源电源模块	BAC06A	只	2	众智
4	小行间继小家电	HH52P    DC24V	只	8	正泰
5	小规模间汽车继电器产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘带子	方形，红白色，M10	只	12	海坦
14	辅助材料		台	2	国优

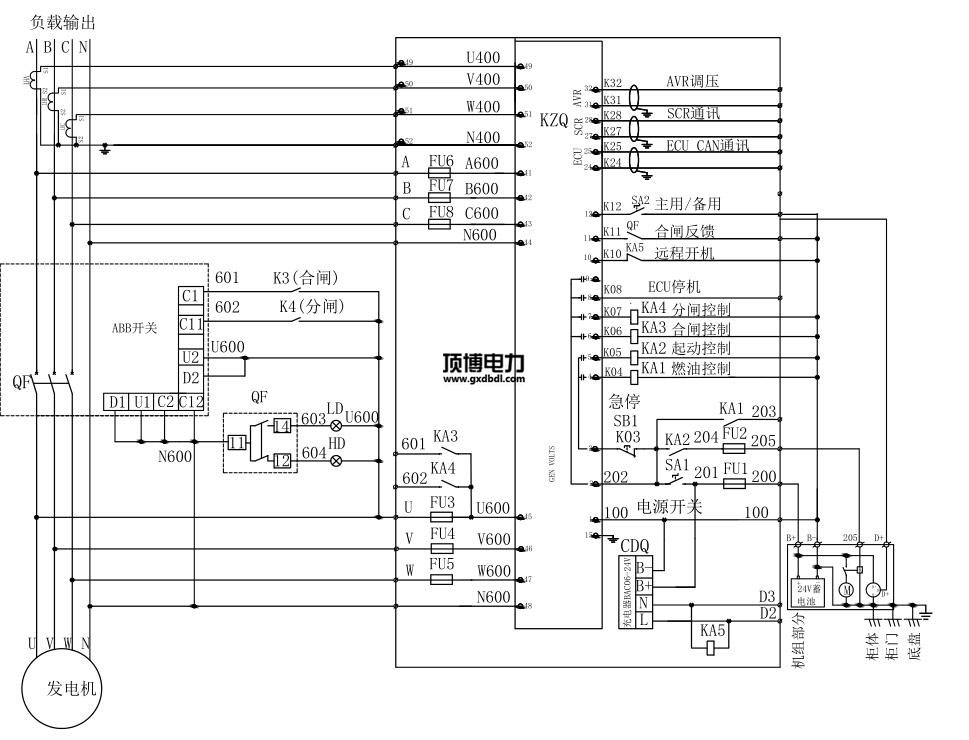

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.sadsahd.cn
