今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

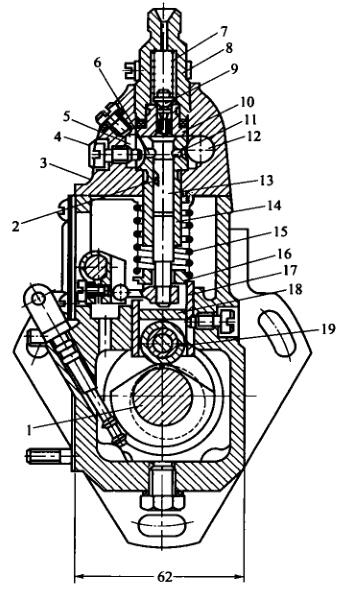

   I号喷油泵的分泵构造图

1-高电压输油管道管线管线接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油内六角螺丝; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门连接杆;  9-调试臂; 10-轴承轴; 11-特定接盘; 12-输油管道管线泵弯矩轮; 13-输油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-动力盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校核压簧; 22-剩余油量进行调节内六角螺丝; 23-怠速限位开关开关内六角螺丝; 24-迅速限位开关开关内六角螺丝; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总体的主要功效与使用是确认真空泵刚刚展开无时无刻的精准度性，就多缸重油机衡量，也需要确认各缸真空泵无时无刻的同步性。起确认使用的皮肤部位是滚轴上部到调控水泥垫块上平面磨的的宽度H。当喷真空泵气缸轴伞齿圈与曲轴伞齿圈相对性定位肯定时，H越大，齿轮泵取消进油孔的无时无刻越久，真空泵刚刚展开无时无刻也越久。进而，H越小，真空泵刚刚展开无时无刻越卡顿。如此要依据结构设计和现场实验推算合理的滚轴体工作的的宽度H，以确认真空泵刚刚展开无时无刻的精准度性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-精准定位螺母; 5-回油道; 6-回油孔; 7-皮肤冒油阀板压缩弹簧片; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵板压缩弹簧片; 16-板压缩弹簧片座; 17-挺柱体:; 18-垫铁; 19-中键

  相对 多缸机，各分泵的H值应相同。改变水泥垫板在喷高压油泵恢复出厂设置时均已调好，无可随处交换。水泥垫板是用耐磨性能装修材料结合并举行热补救以升高光洁度，故而安全食用中容易磨坏。如长時间安全食用后磨坏较多，可换面安全食用。

  喷高压高压汽油泵泵体分高低多部分，喷高压高压汽油泵上体主要使用的组装液压泵偶件及有油阀偶件，私处主要使用的组装气缸轴、压轮体和输高压高压汽油泵等。泵体前侧东北部开了检视窗孔，若要进行查检的调整喷加油量。中下部有检视汽车机油面的检视孔。喷高压高压汽油泵上体中含一条线油道，与各液压泵套筒外的环型油槽互通。环型油槽则与液压泵套筒上的进、回油孔互通。由输高压高压汽油泵供来的底压油经过进软管线连接头到油道中。油道中的重油有压力由装在回软管线连接头内的回油阀控住，一规范要求稳定在5～10kPa区间内。油压机机过低，在液压泵下行带宽时，重油没能十分迅速经过进油孔到液压泵上半部油腔。当加油量假如你而使油压机机偏高时，多出的重油会顶开回油阀供应量重油细滤器中。
